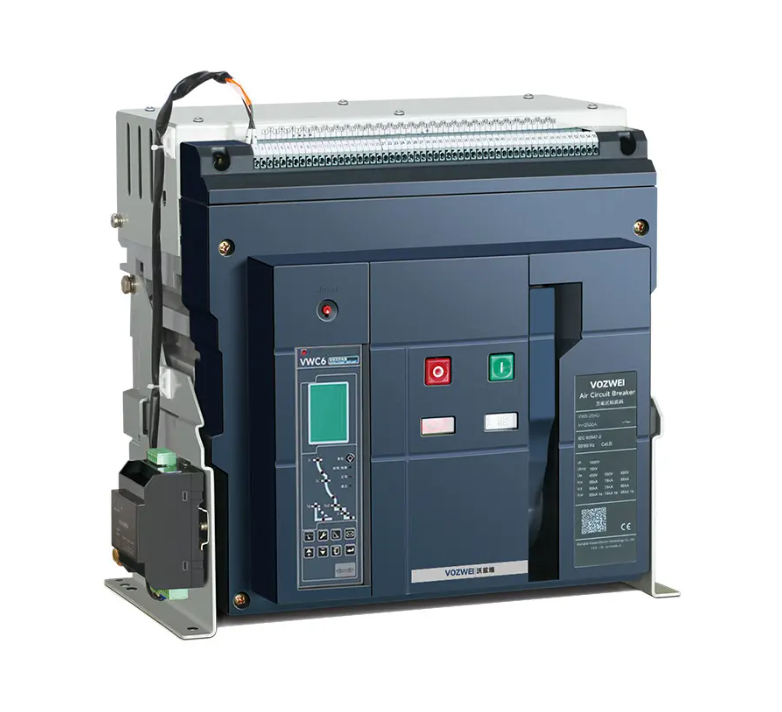

VOZWEI 2500A 800V 80kA 3P FİXED VWC4-VWC6 220V Motorlu
VW3-40 serisi akıllı havalı devre kesici, ACB
- Fotovoltaik, rüzgar enerjisi ve enerji depolama sistemleri için özel olarak tasarlanmış
- Yüksek gerilimli havalı devre kesici, isteğe bağlı 800Vac, 1140Vac, 1250Vac, 1500Vac
- Süper yüksek kesme yeteneğine sahiptir, maksimum 800Vac’de 80KA’ya ulaşabilir
- Mükemmel nemli ısı önleyici ve çiy katılaşma özelliklerine sahiptir
- Yüksek ve düşük sıcaklıklarda değişen değişikliklere uyum sağlama konusunda güçlü yetenek
- Tuz spreyine ve nemli ortamlara karşı güçlü direnç
Teknik parametreler
| Nominal akım In(A) | 1000A, 1250A, 1600A, 2000A, 2500A, 2900A, 3200A, 3600A, 4000A |
| Nominal işletme gerilimi Ue(V) 50Hz/60Hz | AC400, AC690, AC800, AC1140, AC1250, AC1500 |
| Nominal izolasyon gerilimi Ui(V) | 1800V |
| Nominal darbe dayanım gerilimi Uimp(kV) | 18kV |
| Şebeke frekansı test gerilimi U(V) 1dk | AC5000V 50Hz/60Hz |
| Kutup sayısı | 3P, 4P |
| N kutuplu anma akımı | 100%In |
| Kesme kapasitesi kodu | H, HU, HV |
| Nominal sınır kısa devre kesme kapasitesi
(etkin değer) Icu(kA) |
AC400: 100kA AC690: 85kA AC800: 80kA AC1140: 75kA AC1250: 66kA AC1500: 50kA |
| Nominal çalışma kısa devre kesme kapasitesi
(etkin değer) Ics(kA) |
AC400: 100kA AC690: 85kA AC800: 80kA AC1140: 75kA AC1250: 66kA AC1500: 50kA |
| Nominal kısa devre yapma kapasitesi
(tepe değeri) Icm(kA) |
AC400: 220kA AC690: 187kA AC800: 176kA AC1140: 165kA AC1250: 145kA AC1500: 105kA |
| Nominal kısa süreli dayanım akımı
(etkin değer) Icw(kA) 1s |
AC400: 100kA AC690: 85kA AC800: 80kA AC1140: 75kA AC1250: 66kA AC1500: 50kA |
| Nominal koşulunda kısa devre akımı Icc(kA) | AC400: 100kA AC690: 85kA AC800: 80kA AC1140: 75kA AC1250: 66kA AC1500: 50kA |
| Tam kesme süresi (ek gecikme yok) (ms) | 12(ms)~18(ms) |
| Kapama süresi (ms) | ≤60(ms) |
| İşletme performansı (Mekanik ömür (sayı); Bakım gerektirmez) | 10000(sayı) |
| İşletme performansı (Mekanik ömür (sayı); Bakım gerektirir) | 20000(sayı) |
| İşletme durumu (Kullanım kategorisi) | B |
| İşletme durumu (Kirlilik derecesi) | 3 |
| İşletme durumu (Ortam derecesi) | IP40 |
| İşletme durumu (Ortam sıcaklığı) | ≥-40℃ |
| İşletme durumu (İrtifa) | ≤5000m |
| Çevreçizgi boyutu (mm) (Y × G × D) (Çekme tipi 3P) | 430(mm) × 407(mm) × 395(mm) |
| Çevreçizgi boyutu (mm) (Y × G × D) (Çekme tipi 4P) | 430(mm) × 522(mm) × 395(mm) |
| Çevreçizgi boyutu (mm) (Y × G × D) (Sabit tip 3P) | 390(mm) × 422(mm) × 297.5(mm) |
| Çevreçizgi boyutu (mm) (Y × G × D) (Sabit tip 4P) | 390(mm) × 537(mm) × 297.5(mm) |
