Montaj Şekli: |
Duvar Tipi |
|
Modülerlik: |
Monoblok |
|
Kullanım Yeri: |
Dahili, Harici |
|
Koruma Sınıfı: |
IP 66 |
|
Uygun Olduğu Standartlar: |
IEC 61439-1, IEC 62208 IEC 60529, IEC 62262 |
|
Çevre Şartları Sınıfı: |
EN 60721 - 3 - 3’e göre IE37 |
|
Malzeme: |
304 veya 316 kalite Paslanmaz Çelik - Standart |
|
Kilit Aksamı: |
Plastik - Standart Paslanmaz Çelik - Opsiyonel |
Sipariş Kodları

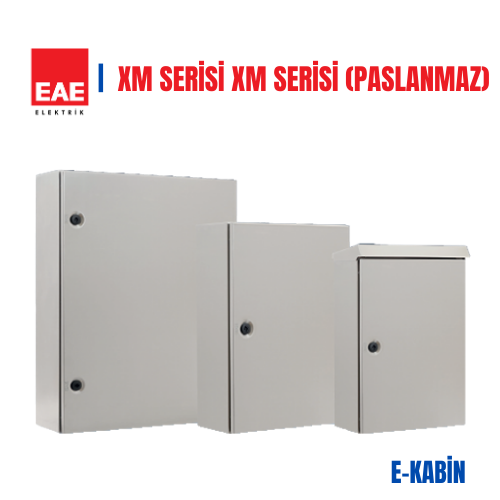

XM Serisi Paslanmaz Monoblok Kutular
|
Pano Anma Yüksekliği (A) |
Pano Anma Genişliği (B) |
Pano Anma Derinliği (C) |
Sipariş Kodları (304) |
Sipariş Kodları (316) |
Kilit Sayısı |
Menteşe Sayısı |
|
400 |
300 600 |
200 200 |
XM 40 30 20 D 304 XM 40 60 20 D 304 |
XM 40 30 20 D 316 XM 40 60 20 D 316 |
1 1 |
2 2 |
|
500 |
400 |
200 |
XM 50 40 20 D 304 |
XM 50 40 20 D 316 |
1 |
2 |
|
600 |
400 600 |
200 300 |
XM 60 40 20 D 304 XM 60 60 30 D 304 |
XM 60 40 20 D 316 XM 60 60 30 D 316 |
1 1 |
2 2 |
|
700 |
500 500 |
200 300 |
XM 70 50 20 D 304 XM 70 50 30 D 304 |
XM 70 50 20 D 316 XM 70 50 30 D 316 |
1 1 |
2 2 |
|
800 |
600 600 800 |
200 300 200 |
XM 80 60 20 D 304 XM 80 60 30 D 304 XM 80 80 20 D 304 |
XM 80 60 20 D 316 XM 80 60 30 D 316 XM 80 80 20 D 316 |
2 2 2 |
3 3 3 |
|
1000 |
600 600 800 |
200 300 200 |
XM 100 60 20 D 304 XM 100 60 30 D 304 XM 100 80 20 D 304 |
XM 100 60 20 D 316 XM 100 60 30 D 316 XM 100 80 20 D 316 |
2 2 2 |
3 3 3 |
|
1200 |
600 |
300 |
XM 120 60 30 D 304 |
XM 120 60 30 D 316 |
2 |
3 |
Not: Standart kilit aksamı plastiktir. Paslanmaz kilit kullanılmak istendiğinde sipariş aşamasında belirtilmesi gerekmektedir.
Sipariş kapsamına montaj plakası dahildir; braket seti hariçtir.
XM Serisi Paslanmaz Asimetrik Çatılı Monoblok Kutular
|
Pano Anma Yüksekliği (A) |
Pano Anma Genişliği (B) |
Pano Anma Derinliği (C) |
Sipariş Kodları (304) |
Sipariş Kodları (316) |
Kilit Sayısı |
Menteşe Sayısı |
|
400 |
300 600 |
200 200 |
XM 40 30 20 AC 304 XM 40 60 20 AC 304 |
XM 40 30 20 AC 316 XM 40 60 20 AC 316 |
1 1 |
2 2 |
|
500 |
400 |
200 |
XM 50 40 20 AC 304 |
XM 50 40 20 AC 316 |
1 |
2 |
|
600 |
400 600 |
200 300 |
XM 60 40 20 AC 304 XM 60 60 30 AC 304 |
XM 60 40 20 AC 316 XM 60 60 30 AC 316 |
1 1 |
2 2 |
|
700 |
500 500 |
200 300 |
XM 70 50 20 AC 304 XM 70 50 30 AC 304 |
XM 70 50 20 AC 316 XM 70 50 30 AC 316 |
1 1 |
2 2 |
|
800 |
600 600 800 |
200 300 200 |
XM 80 60 20 AC 304 XM 80 60 30 AC 304 XM 80 80 20 AC 304 |
XM 80 60 20 AC 316 XM 80 60 30 AC 316 XM 80 80 20 AC 316 |
2 2 2 |
3 3 3 |
|
1000 |
600 600 800 |
200 300 200 |
XM 100 60 20 AC 304 XM 100 60 30 AC 304 XM 100 80 20 AC 304 |
XM 100 60 20 AC 316 XM 100 60 30 AC 316 XM 100 80 20 AC 316 |
2 2 2 |
3 3 3 |
|
1200 |
600 |
300 |
XM 120 60 30 AC 304 |
XM 120 60 30 AC 316 |
2 |
3 |
Not: Standart kilit aksamı plastiktir. Paslanmaz kilit kullanılmak istendiğinde sipariş aşamasında belirtilmesi gerekmektedir.
Sipariş kapsamına montaj plakası dahildir; braket seti hariçtir.
